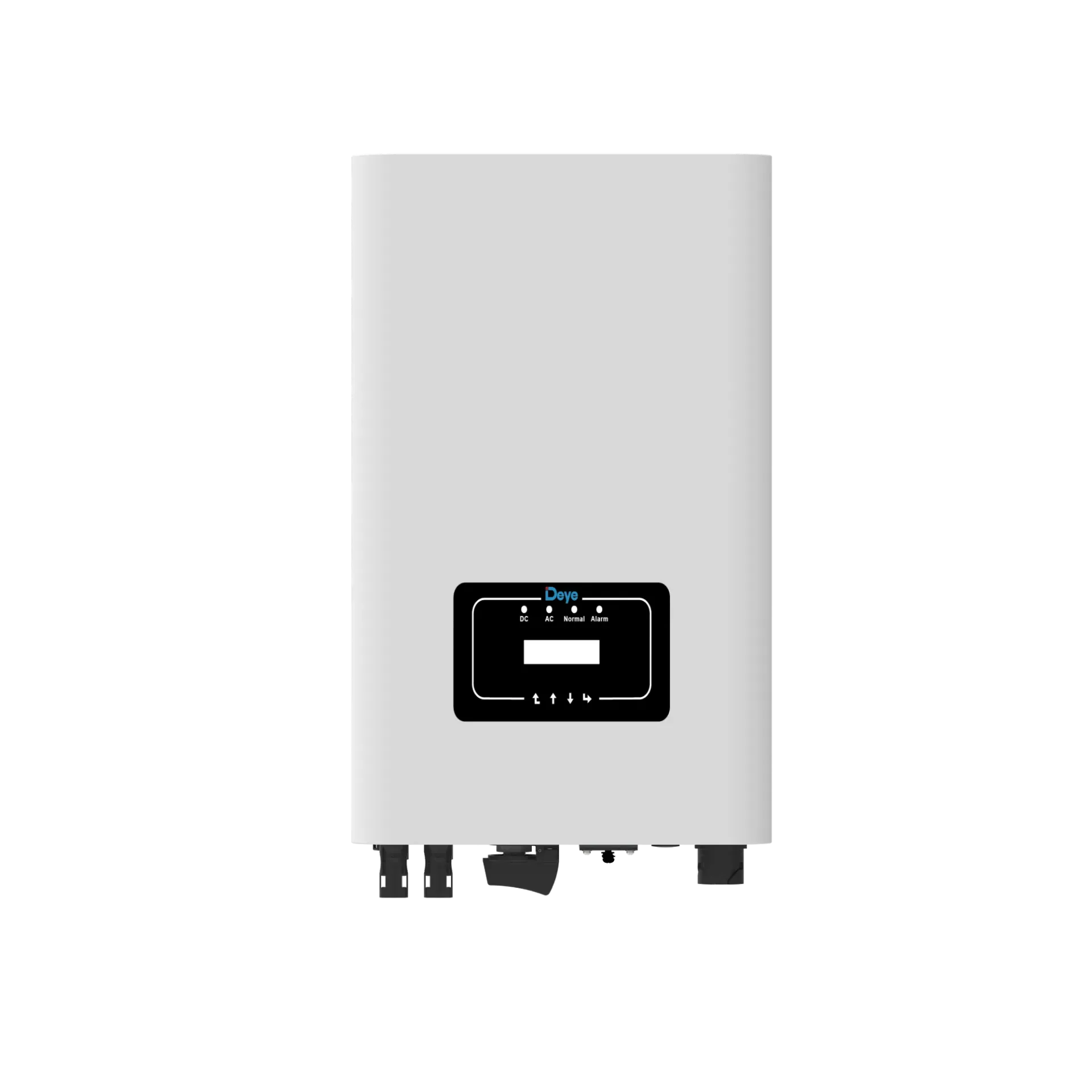

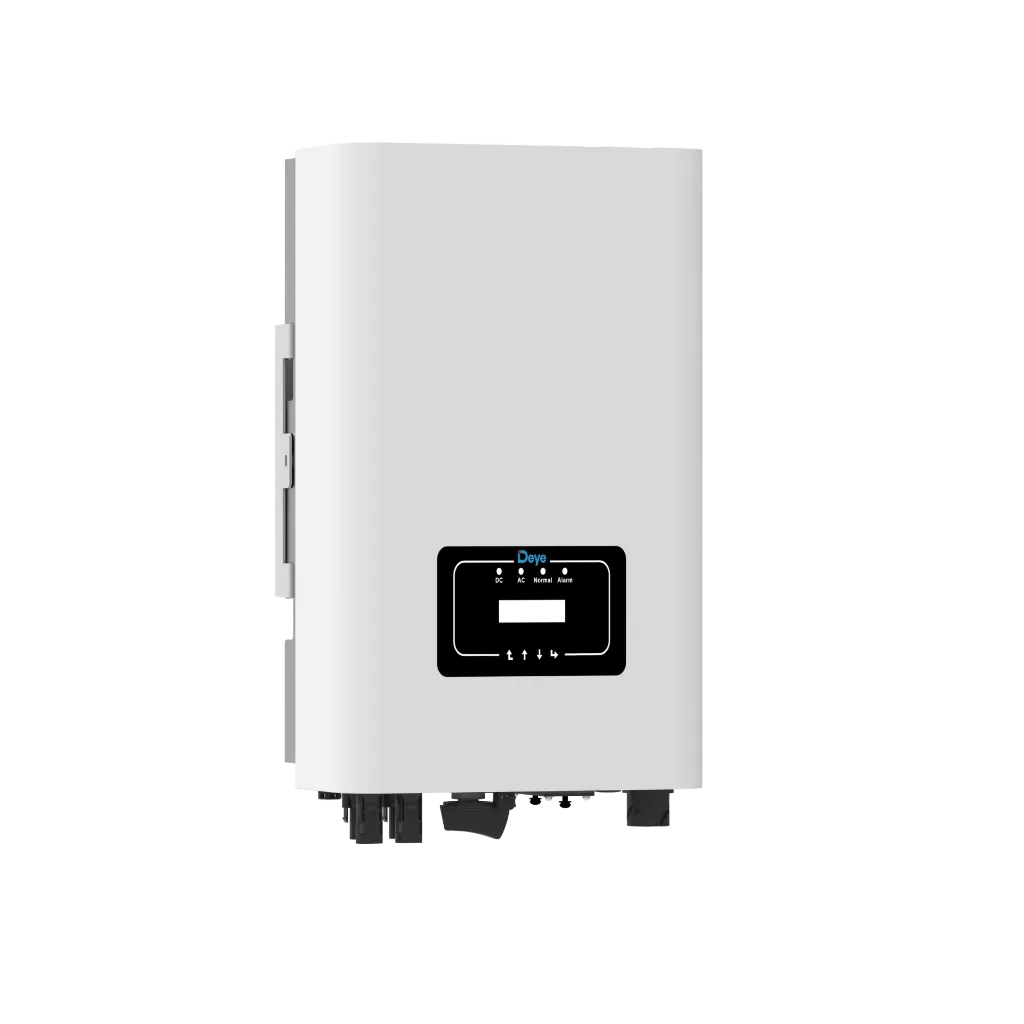

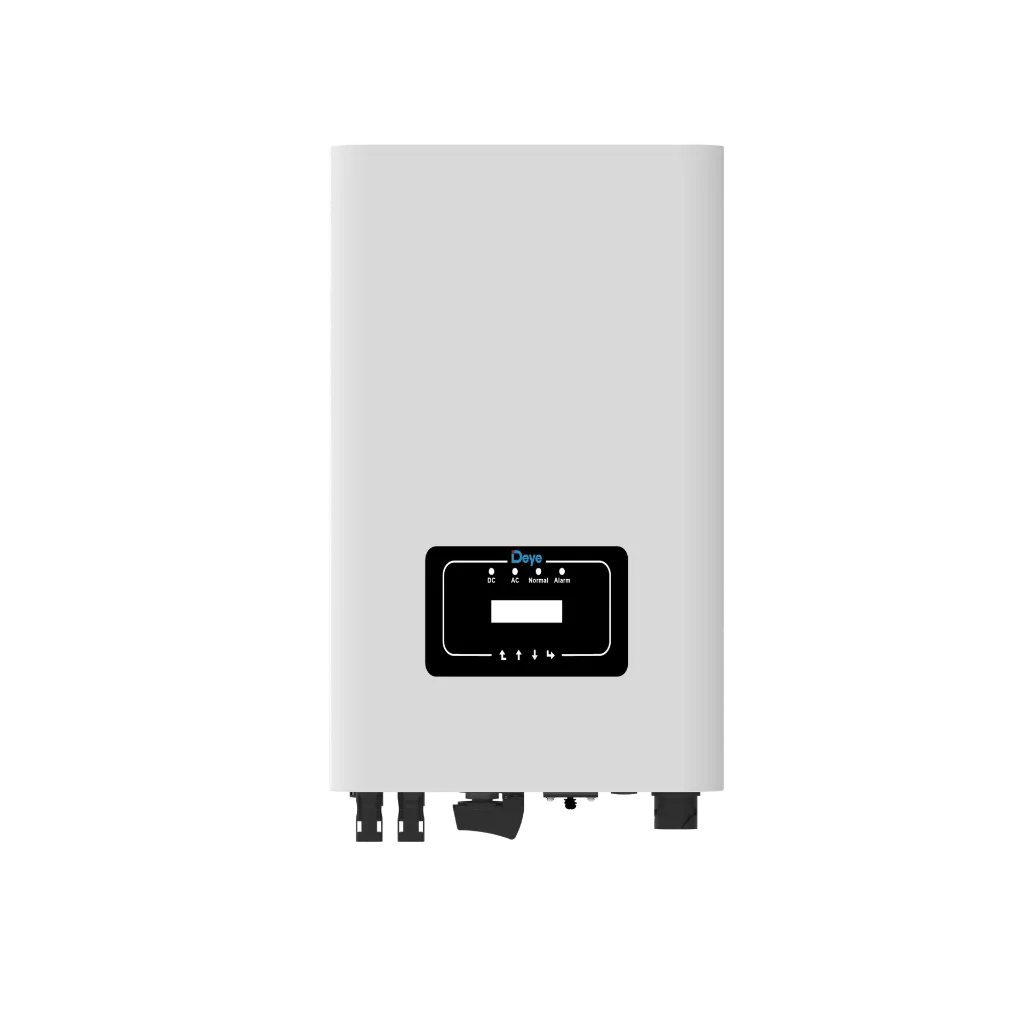

Мережевий інвертор SUN-12K-G06 Deye WiFi (12 kW, 3 фази, 2 MPPT)
Мережевий інвертор SUN-12K-G06 Deye WiFi (12 kW, 3 фази, 2 MPPT) — це потужне рішення для трифазних сонячних електростанцій приватного та комерційного призначення. Пристрій перетворює постійний струм від фотомодулів у змінний струм для подачі в загальну електромережу з високим рівнем ефективності.
Мережевий інвертор SUN-12K-G06 Deye WiFi (12 kW, 3 фази, 2 MPPT) оснащений двома незалежними MPPT-трекерами, які забезпечують точне відстеження точки максимальної потужності. Він підтримує широкий діапазон вхідної напруги постійного струму — від 140 до 1100 В, а MPPT-діапазон становить 200–1000 В. Максимальна вхідна потужність від сонячних панелей досягає 18 000 Вт. Кожен MPPT підтримує струм до 13 А, а струм короткого замикання — до 19,5 А.
Мережевий інвертор SUN-12K-G06 Deye WiFi (12 kW, 3 фази, 2 MPPT) має номінальну потужність 12 кВт і максимальну повну потужність 13,2 кВА. Вихідна напруга становить 400 В, частота — 50 Гц. Номінальний вихідний струм дорівнює 18,2 А, а максимальний — 19,2 А. Також підтримується коефіцієнт потужності в діапазоні від 0,8 випередження до 0,8 відставання, аж до 1,0. Рівень гармонічних спотворень змінного струму не перевищує 3%.
Максимальна ефективність перетворення енергії становить 98,3%, а європейська ефективність — 97,8%. Завдяки цьому мережевий інвертор SUN-12K-G06 Deye WiFi (12 kW, 3 фази, 2 MPPT) забезпечує мінімальні втрати під час генерації. Система охолодження автоматично адаптується до навантаження. Вона реалізована у форматі інтелектуального повітряного охолодження, не потребує складного обслуговування та підтримує стабільну продуктивність навіть за високих температур.
Мережевий інвертор SUN-12K-G06 Deye WiFi (12 kW, 3 фази, 2 MPPT) підтримує повний набір апаратних захистів. Передбачено захист від перенапруги, короткого замикання, перегріву, неправильного підключення, дугового пробою та витоку струму. Додатково реалізовані функції контролю ізоляції, виявлення замикання на землю, захист від острівного режиму, моніторинг RCD і контроль залишкової напруги. Корпус має ступінь захисту IP65, що дозволяє зовнішнє встановлення.

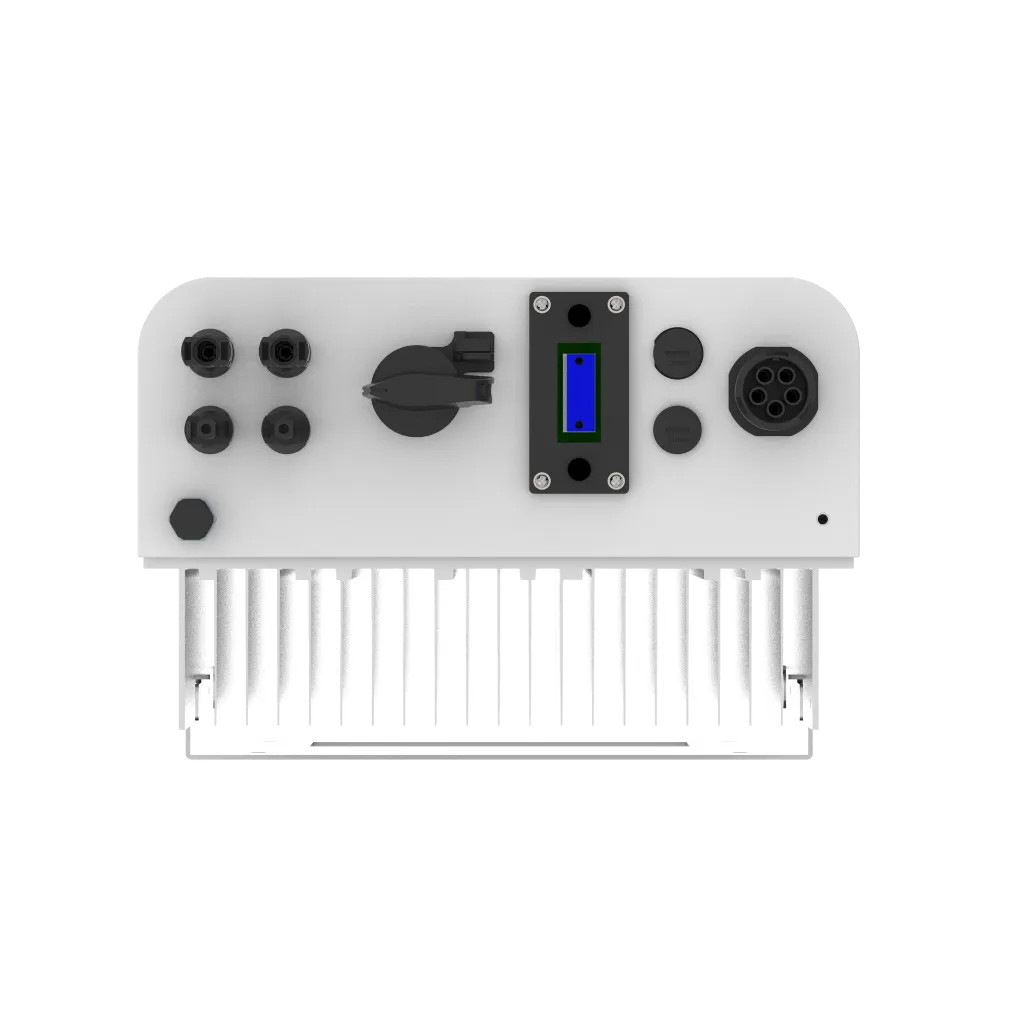

Для локального керування інвертор оснащений дисплеєм, LED-індикаторами та зручними кнопками. Для дистанційного моніторингу мережевий інвертор SUN-12K-G06 Deye WiFi (12 kW, 3 фази, 2 MPPT) має порти RS485 і RS232, а також підтримує WiFi, LAN, GPRS, Bluetooth і опціонально 4G. Через ці інтерфейси інвертор можна підключати до хмарної платформи для віддаленого моніторингу та керування.
Мережевий інвертор SUN-12K-G06 Deye WiFi (12 kW, 3 фази, 2 MPPT) сумісний із системами керування потужністю в Австралії, Новій Зеландії та країнах ЄС. Підтримується функція нульового експорту при підключенні розумних лічильників Eastron SDM630 або CHINT DTSU666 через RS485. Це дозволяє обмежувати подачу надлишкової енергії в мережу. Додатково передбачена функція Anti-PID, яка працює вночі, зменшуючи деградацію панелей та подовжуючи строк служби всієї системи.

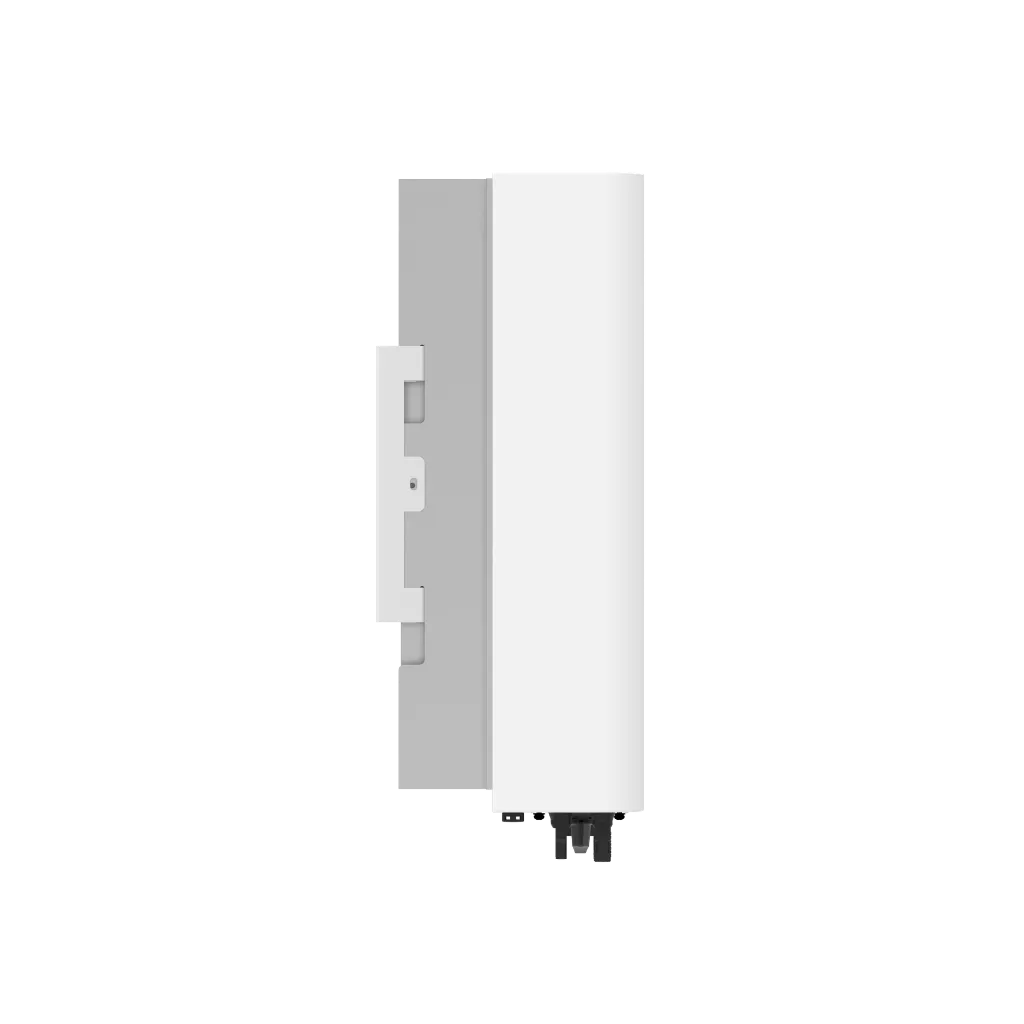

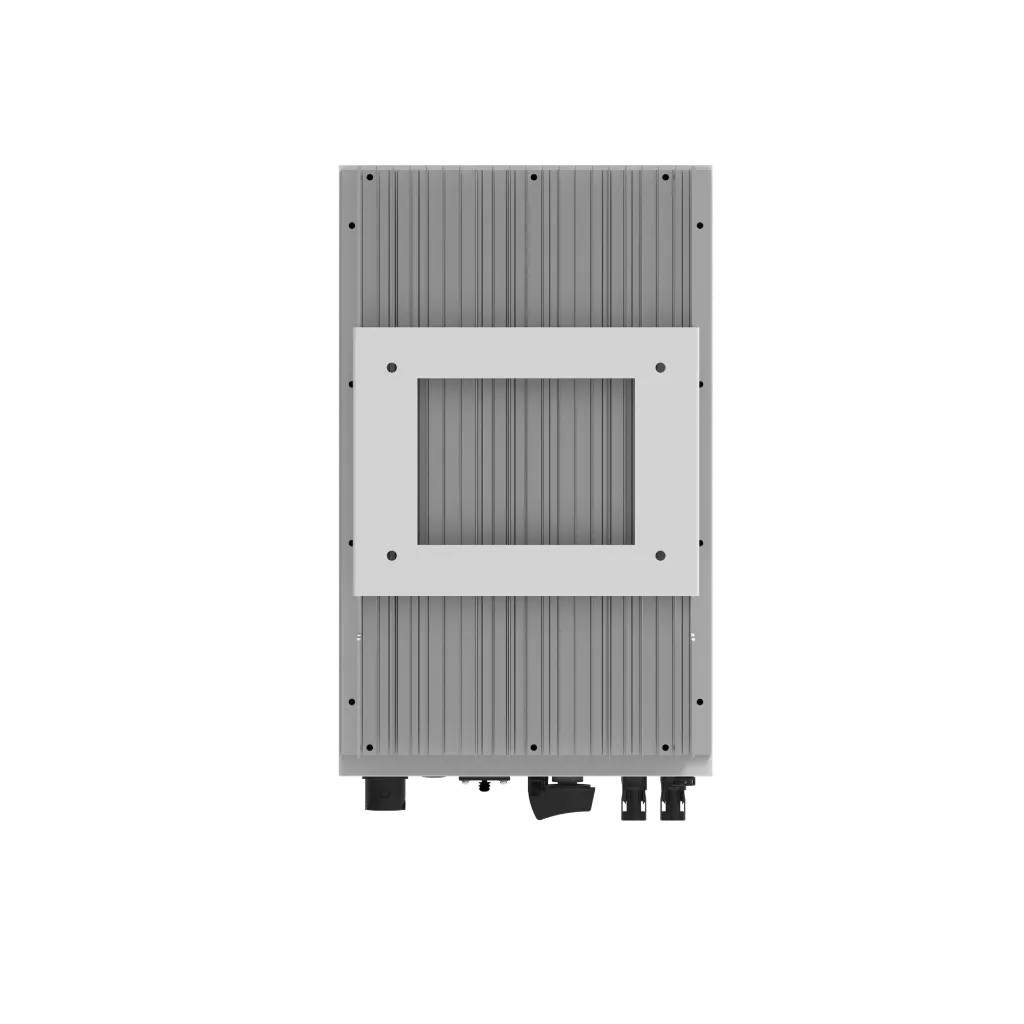

Габарити інвертора становлять 283×463×178 мм, а вага — 45 кг. Мережевий інвертор SUN-12K-G06 Deye WiFi (12 kW, 3 фази, 2 MPPT) монтується на стіну за допомогою кронштейна, що входить до комплекту постачання. Він витримує вологість до 100% і може працювати на висоті до 4000 метрів над рівнем моря. Робочий температурний діапазон становить від –25 до +60 °C, із поступовим зниженням потужності в разі перегріву.
Рівень шуму мережевого інвертора SUN-12K-G06 Deye WiFi (12 kW, 3 фази, 2 MPPT) залишається низьким, що дозволяє встановлювати його навіть у житлових приміщеннях. Пристрій відповідає стандартам IEC 61727, IEC 62116, EN 50549, VDE-AR-N 4105 та іншим вимогам безпеки. Гарантія на обладнання становить 5 років.
| Модель | SUN-12K-G06P3-EU-AM2 |
| Вхідні дані PV-рядка | |
| Макс. потужність фотоелектричної енергії (Вт) | 18 |
| Макс . вхідна фотоелектрична напруга (Вт) | 1100 |
| Пускова напруга (В) | 140 |
| Діапазон напруги MPPT (В) | 120-1000 |
| Номінальна вхідна напруга фотоелектричного струму (В) | 600 |
| Макс. експлуатаційна напруга фотоелектричного входу (А) | 13+13 |
| Максимальний вхідний струм короткого замикання (А) | 19.5+19.5 |
| Кількість MPP-трекерів/кількість рядків MPP-трекера | 2/1+1 |
| Вихідна сторона змінного струму | |
| Номінальна вх/вих. активна потужність змінного струму (Вт) | 12 |
| Макс. вихідна по вна потужність змінного струму (ВА) | 13.2 |
| Номінальний вихідний змінний струм (А) | 18.2/17.4 |
| Максимальний вихідний змінний струм (А) | 20/19.2 |
| Номінальна вихідна напруга/діапазон (В) | 220/230В, 230/400В , 0.85Un-1.1Un |
| Форма підключення до мережі | 3L/N/PE |
| Номінальна вихідна мережева частота/діапазон (Гц) | 50/45-55, 60/55-65 |
| Діапазон регулювання коефіцієнта потужності | 0,8 випередження до 0,8 відставання |
| Загальні гармонічні спотворення струму THDi | <3% |
| Струм інжекції постійного струму | <0.5%ln |
| Ефективність | |
| Макс . Ефективність | 98.3% |
| Євро Ефективність | 97.8% |
| Ефективність MPPT | >99% |
| Захист устаткування | |
| Захист від зворотного підключення постійного струму | Так |
| Захист виходу змінного струму | Так |
| Захист виходу змінного струму від перенапруги | Так |
| Захист виходу змінного струму від короткого замикання | Так |
| Тепловий захист | Так |
| Моніторинг імпедансу ізоляції клеми постійного струму | Так |
| Моніторинг компонентів постійного струму | Так |
| Моніторинг струму замикання на землю | Так |
| Пристрій захисту від дугового пробою (ПЗДП) | Опціонально |
| Моніторинг електромережі | Так |
| Моніторинг острівного захисту | Так |
| Виявлення замикань на землю | Так |
| Захист від перенапруги при падінні навантаження | Так |
| Виявлення залишкового струму (УЗО) | Так |
| Рівень захисту від перенапруги | ТИП II(DC), ТИП II(AC) |
| Інтерфейс | |
| Інтерфейс зв’язку | RS485/RS232 |
| Режим монітору | GPRS/WIFI/Bluetooth/4G/LAN ( опціонально ) |
| Загальні дані | |
| Діапазон робочих температур (°C) | від -25 до +60 ℃, >45 ℃ Зниження |
| Допустима вологість навколишнього середовища | 0-100% |
| Допустима висота (м) | 4000м |
| Рівень шуму (дБ) | < 45 |
| Ступінь захисту (IP) | IP 65 |
| Тип інвертора | Не ізольований |
| Категорія перенапруги | OVC II(DC), OVC III(AC) |
| Розмір шафи (Ш*В*Г) [мм] | 283×463×178 (без урахування роз’ємів і кронштейнів) |
| Вага( кг) | 11 |
| Гарантія | 5 років |
| Тип охолодження | Розумне повітряне охолодження |
| Регулювання мережі | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98, G99, VDE-AR-N 4105 |
| Електромагнітна сумісність/стандарт безпеки | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
Datasheet Ua
Manual Ua
Специфікації
| Потужність | 11-15 кВт |
| Кількість фаз | 3 фази |
| МРРТ | 2 |
| Виробник | Deye |
